氣動泵 / 液下泵

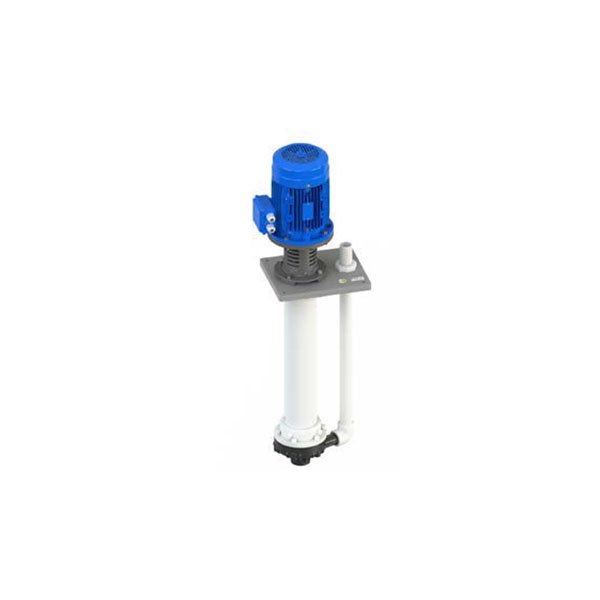

TY15型，1-1/2吋，14立方/時

產品特點：
● 導管沒入桶槽液面下的固定安裝方式
● 可撓式聯軸器，旋轉動能穩定傳遞到葉輪
● 有彈性的齒輪環，可實現軸向錯位補償，吸收傳動軸長變化
● 適合極端耐腐蝕液體輸送
● 導管長度可選250mm~1400mm
● 採用半開式葉輪
● 根據液體比重搭配不同馬達功率
● 液流部件材質可選PP或PVDF材質

產品中心PRODUCT CENTER

追求品質盡善盡美

021-64706999

歡迎您的致電

立即聯絡

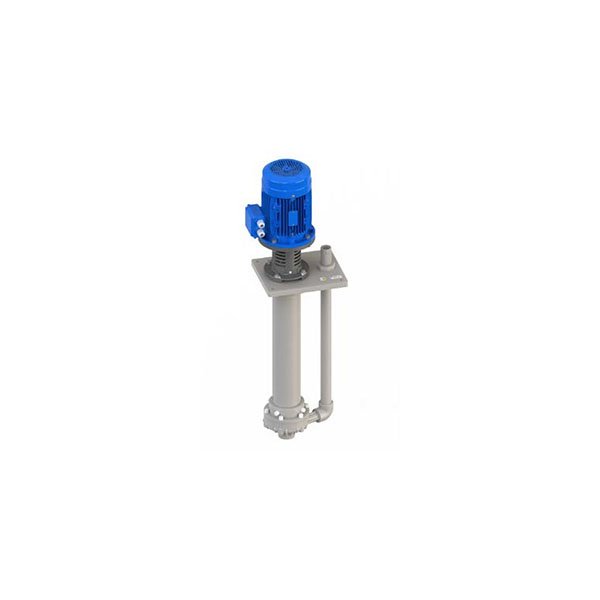

TY15型，1-1/2吋，14立方/時

021-64706999

產品詳情

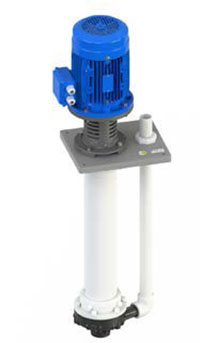

PVDF

規格參數
進水口尺寸	1-1/2”內牙	液體粘度	200 cps
出水口尺寸	1”外牙	液體溫度-PP	- 5 °C ~ + 65 °C
流量	14 立方/時	液體溫度-PVDF	- 20 °C ~ + 90 °C
揚程	12 米	葉輪	半開式

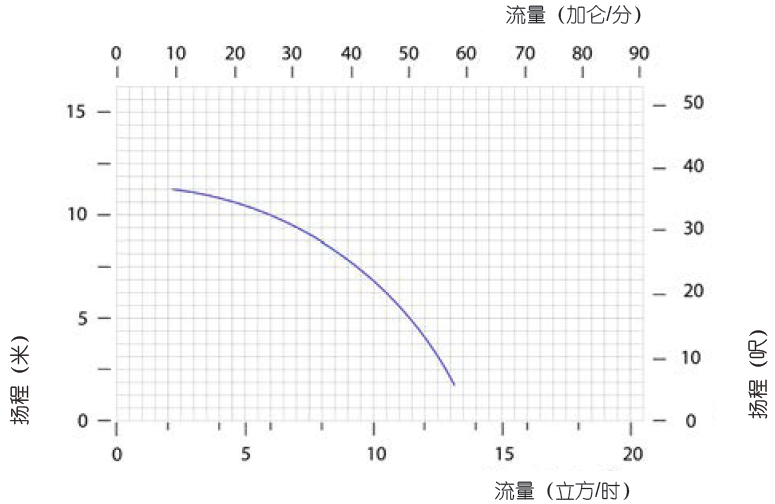

性能曲線

1.流量曲線及性能參數是在水溫20℃及沉水方式往開放管路泵打測量的結果。

2.數值可能根據主體材質以及水壓條件不同而有差異。

3.影響流量的原因有：揚程高度，壓力以及液體屬性等因素。

液體比重選型表
L型 0.75 Kw	M型 1.1Kw	H型 1.5Kw
適用液體比重 1.2	適用液體比重 1.5	適用液體比重 1.9

馬達規格
規格	功率	結構
IEC80	0.75 Kw	B5
IEC80	1.1 Kw	B5
IEC80	1.5 Kw	B5

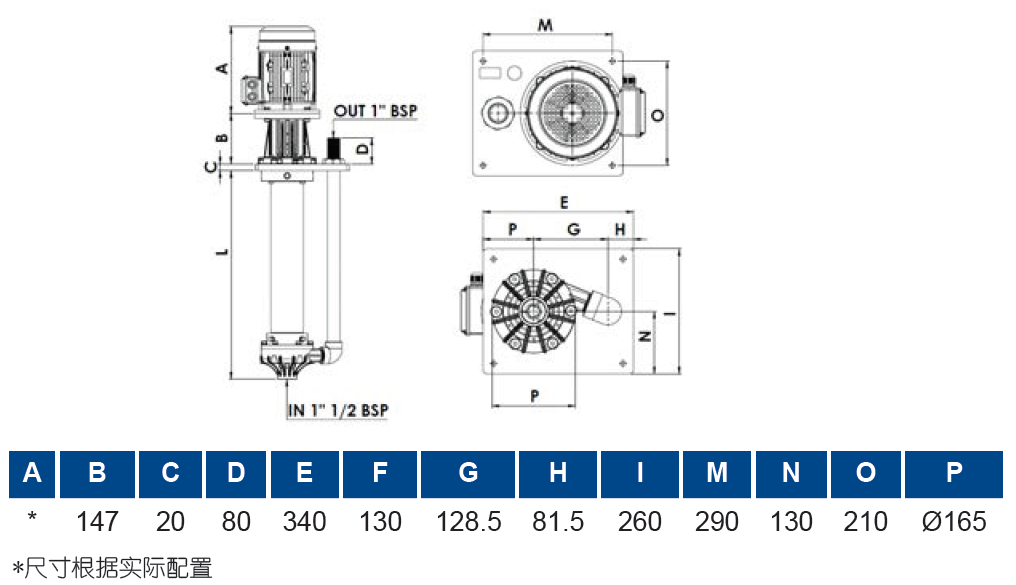

尺寸

產品編碼
型號	泵殼	密封圈	導管長度	介面樣式	比重組態	馬達樣式
TY015	P = PP K = PVDF	D = EPDM V = VITON	250 500 800 1000	1 = BSP標配 2 = 法蘭	L = 低比重 M = 中度比重 H = 高比重	IE = IEC法蘭
